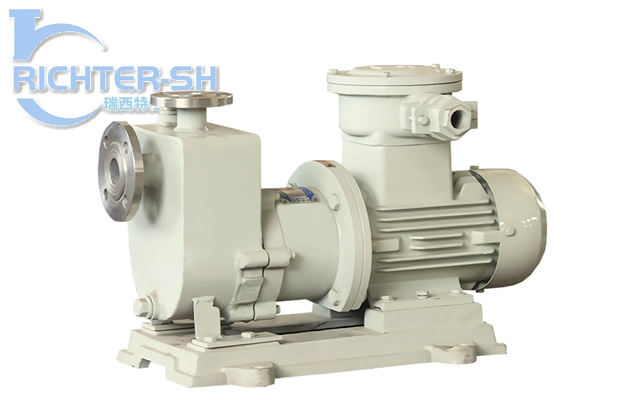

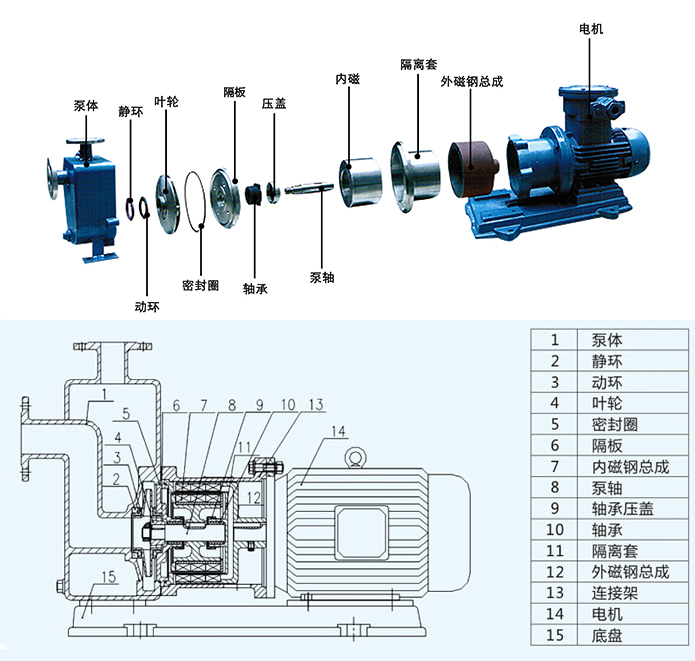

产品介绍： ZCQ型无泄漏不锈钢磁力自吸泵是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递，采用外混式轴向回水结构设计，就是电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后在离心力的作用下，吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用，彻底解决了机械传动泵的轴封泄漏，而设计的全密封、无泄漏、无污染、强自吸、高效节能的新型化工用泵，性能达到国际标准、可替代价格昂贵进口的化工泵。
                  ZCQ型不锈钢磁力自吸泵，主体材料使用不锈钢制造，是在磁力泵的基础上结合自吸泵的特点，优化试验而成的新产品，泵以静密封取代动密封，使泵的过流部件完全处于密封状态，彻底解决了机械传动泵无法避免的跑、冒、滴弊病。广泛应用于化工、制药、石油、电镀、食品、等行业。

应用范围：广泛应用于石油、化工、、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒、高温、强碱、有机容剂和贵重液体的输送。

工作温度：-30～120℃，采用新型材料耐温可达300℃；

设计特点：1：ZCQ型无泄漏不锈钢磁力自吸泵是我公司将无泄漏磁力泵和自吸离心泵性能相结合，自行研发设计全密封、无泄漏、无污染、强自吸的新型化工用泵；
                  2：泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸装配精度高、流道光洁和互换性好等特点；
                 3：磁铁选用铁氧体磁体、钕铁硼和钐钴，具有良好的磁性，耐高温，不退磁；它的磁能积为28兆高斯奥特斯，可耐受温度的极限是350℃，在常规冷却的条件下，限定其最高使用温度为260℃，可以有效程度的避免退磁现象，使得磁材料的理论使用寿命高达20年；
                 4：轴套、滑动轴承采用高耐磨的碳化硅、石墨、四氟等材料，并设置了润滑槽，有效地保证泵的使用寿命；
                 5：无泄漏隔套密封，所有密封点采用封闭式静密封密封，通过磁性联轴器驱动，不需要氮气密封，安全、经济和高效，彻底解决了介质泄漏问题；
                 6：气液混合自吸式设计，具有强自吸功能，自吸高度可达4m；
                 7：无需独立润滑和冷却水，降低了能耗；
                 8：卧式安装，振动小，噪音低，运行平稳；
                 9：由联轴器传动变成同步拖动，不存在接触和摩擦。功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响。

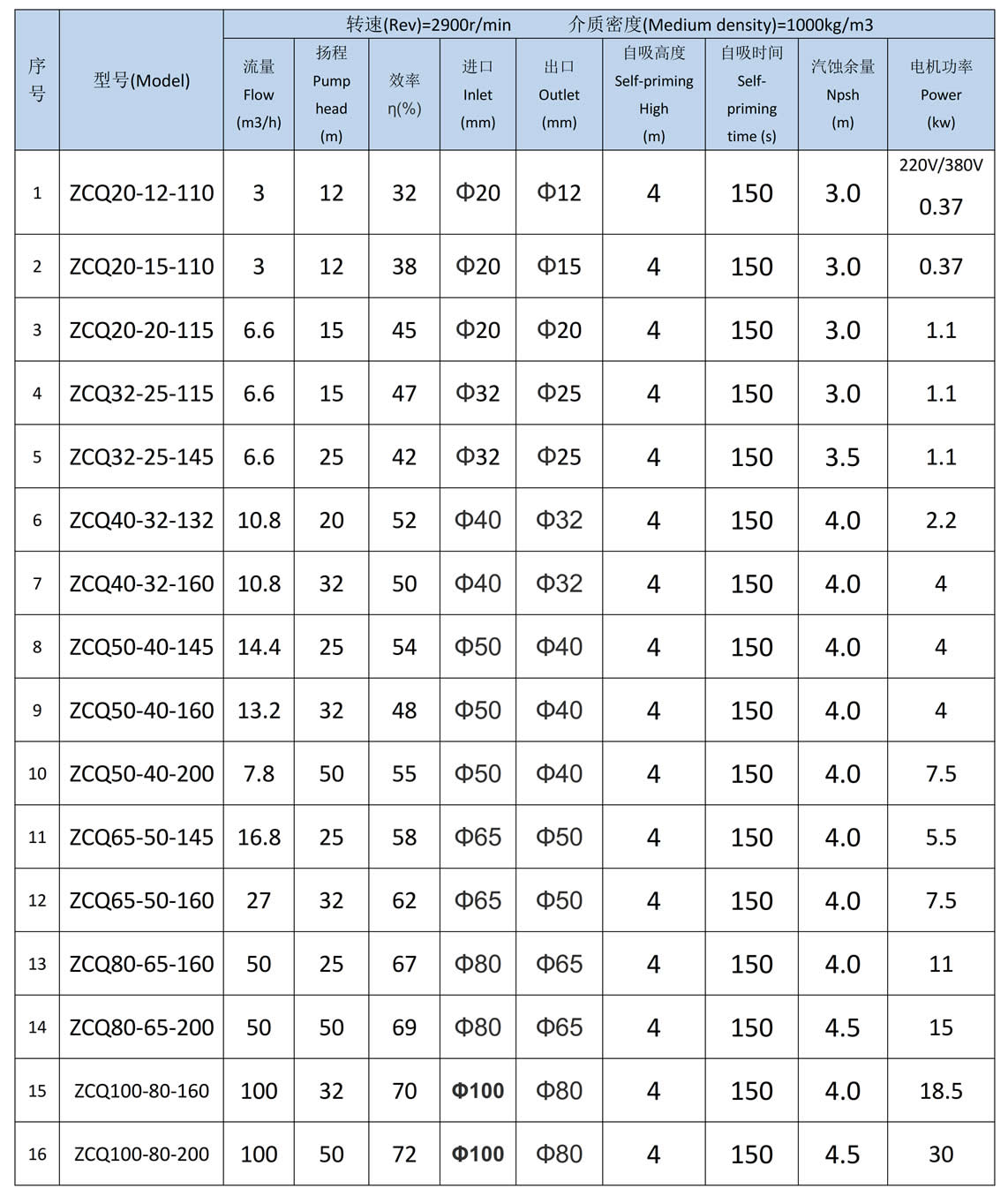

型号及意义：ZCQ80-65-160

ZCQ：不锈钢磁力自吸泵代号丨80：进口直径-80mm丨65：出口直径-65mm丨160：叶轮名义直径-160mm

• 流量范围：2 - 100m3/h
• 扬程范围：5 - 50m
• 设计压力：1.6MPa.
• 可选材质：304 、316、316L、2205
• 功率范围：0.37 - 30KW
• 温度范围：-30～120℃，采用新型材料耐温可达300℃
