FZB型衬氟自吸泵

关注次数:

商品类型:氟塑料离心式机械密封泵

上架时间:2021-07-18 14:17

产品描述:FZB型氟塑料自吸泵的主要部件有泵体、止回阀、前盖、密封垫、泵盖、叶轮、密封、轴承箱、电动机、底座。过流部件使用氟塑料合金制造。泵体部分由吸液室、储液室、蜗壳、回流孔、气液分...

咨询电话:021-80270567 / 021-61014526

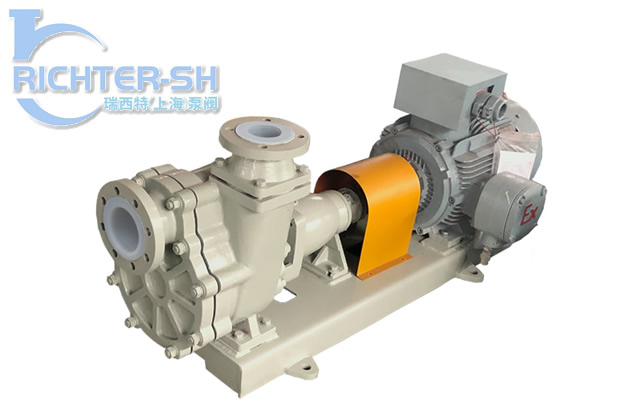

FZB型氟塑料离心自吸泵

FZB型氟塑料离心自吸泵图展示
CQB-F型氟塑料磁力泵产品介绍图

产品介绍: FZB型衬氟离心式自吸泵是按照非金属化工泵国际标准设计的新技术产品并结合IHF泵的工艺设计制造,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后在离心力的作用下,吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着流速的减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用,性能达到国际标准、可替代价格昂贵进口的化工泵。FZB型氟塑料自吸泵的主要部件有泵体、止回阀、前盖、密封垫、泵盖、叶轮、密封、轴承箱、电动机、底座。过流部件使用氟塑料合金制造。泵体部分由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。当泵启动后,在离心力的作用下,泵体吸水室中的剩余液体与进液管路中的空气,被叶轮搅拌成气水混合物。混合物经蜗壳进入气液分离室,随着流速的减慢,导致气水分离,空气由泵出口排出,液体经回水孔返回泵内。反复多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。 FZB衬氟自吸泵是抽低液位腐蚀性介质的理想用泵。

应用范围:广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于高温、强酸碱、有机溶剂和贵重液体的输送。

工作温度:-20~120℃,采用新型材料耐温可达180℃;

设计特点: 1.FZB型衬氟自吸泵是根据IS02858/GB5662/DIN24256国际标准,将离心泵和自吸离心泵性能相结合,自行设计研发的强自吸的新型工业用泵,技术指标达到国内外同类产品先进水平;
                  2.
标准轴封为外装式单端面波纹管机械密封,对磨密封面可选配:碳化硅、硬质合金等材料,可按要求选配双端面机械密封和内装式单端面机械密封,以达到各种工况要求。
                  3.国际标准轴联后拉式设计,无需拆卸管道,维修方便;
                  4.卧式安装,振动小,噪音低,运行平稳,国际标准设计,可与标准化工离心泵互换,方便用户更换和使用;
                  5.
尤其适用于抽吸低位槽工况,安装时无需另配底阀,自吸高度范围在1-5米内。拥有更大的气液分离室,通畅的回流通道,且进口设计有先进的止回阀,防止停泵后液体回流。泵高低压区密封可靠,自吸时间明显缩短,进口抽空力强,大幅提升自吸性能。泵体设计有灌液孔、放液孔,最大限度满足了不同工况下的使用需求。

型号及意义:80FZB-30L   (D - 短支架直连型)

FZB:氟塑料离心式自吸泵代号丨 80:进口直径80mm 30:扬程30米 L:长支架标准型


CQB-F型氟塑料磁力泵产品用途图
广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于高温、强酸碱、有机溶剂和贵重液体的输送。
CQB-F型氟塑料磁力泵产品工况条件图
  • 流量范围:1 - 120m3/h
  • 扬程范围:5 - 80m
  • 设计压力:1.6MPa. (钢衬氟型)  (全氟塑型设计:0.6MPa)
  • 功率范围:1.1 - 37KW
  • 温度范围:-20~120℃,采用新型材料耐温可达180℃

FZB型衬氟自吸泵结构分解图

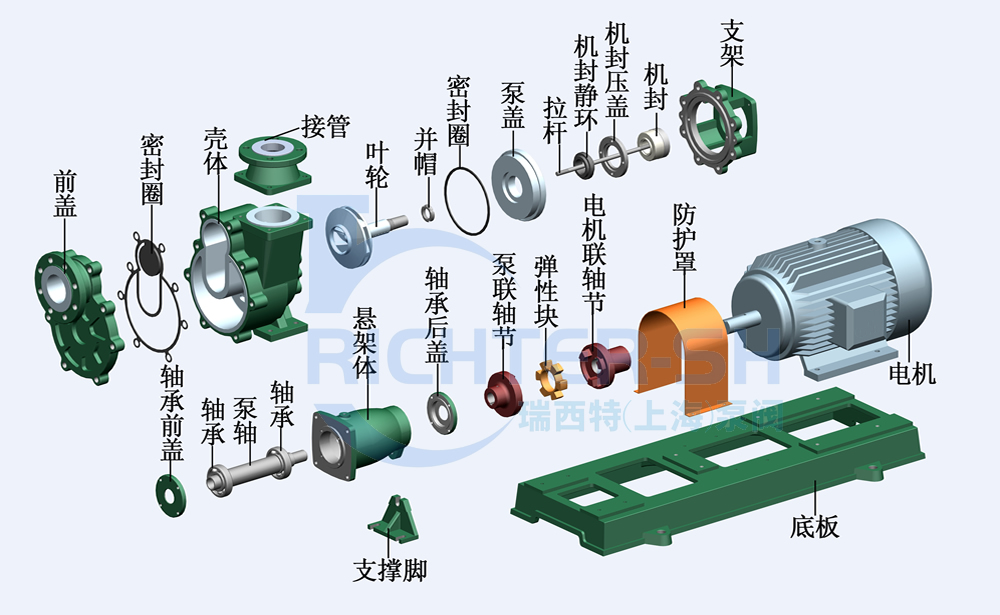

FZB型衬氟自吸泵标准型结构分解图

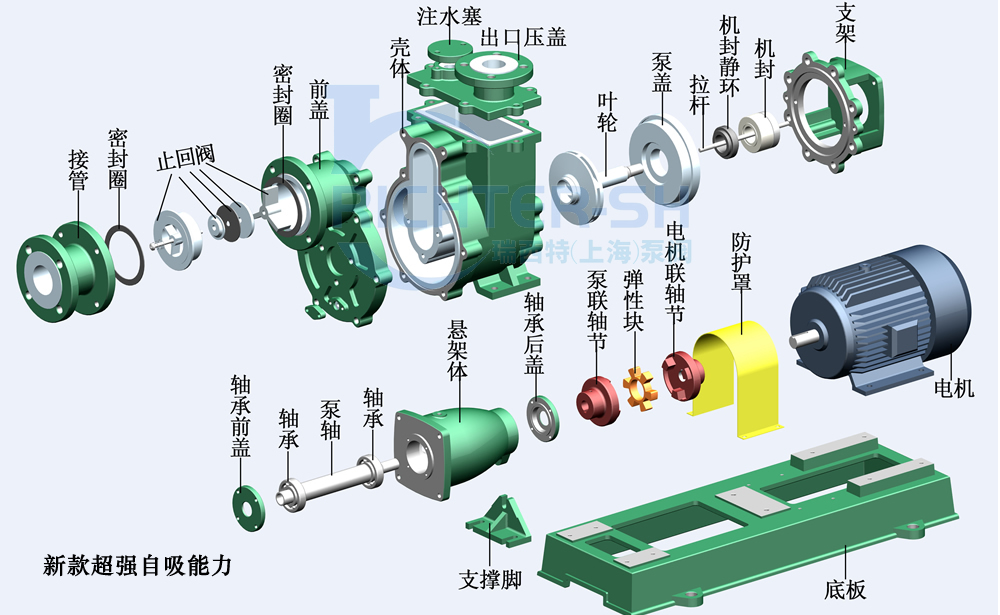

FZB型强力自吸衬氟泵结构分解图
FZB型衬氟自吸泵应用行业图集
FZB型衬氟自吸泵应用行业范围
FZB型衬氟自吸泵工况使用现场图集
FZB型衬氟自吸泵工况使用现场图
FZB型衬氟自吸泵型号参数图集
FZB型衬氟自吸泵型号参数表

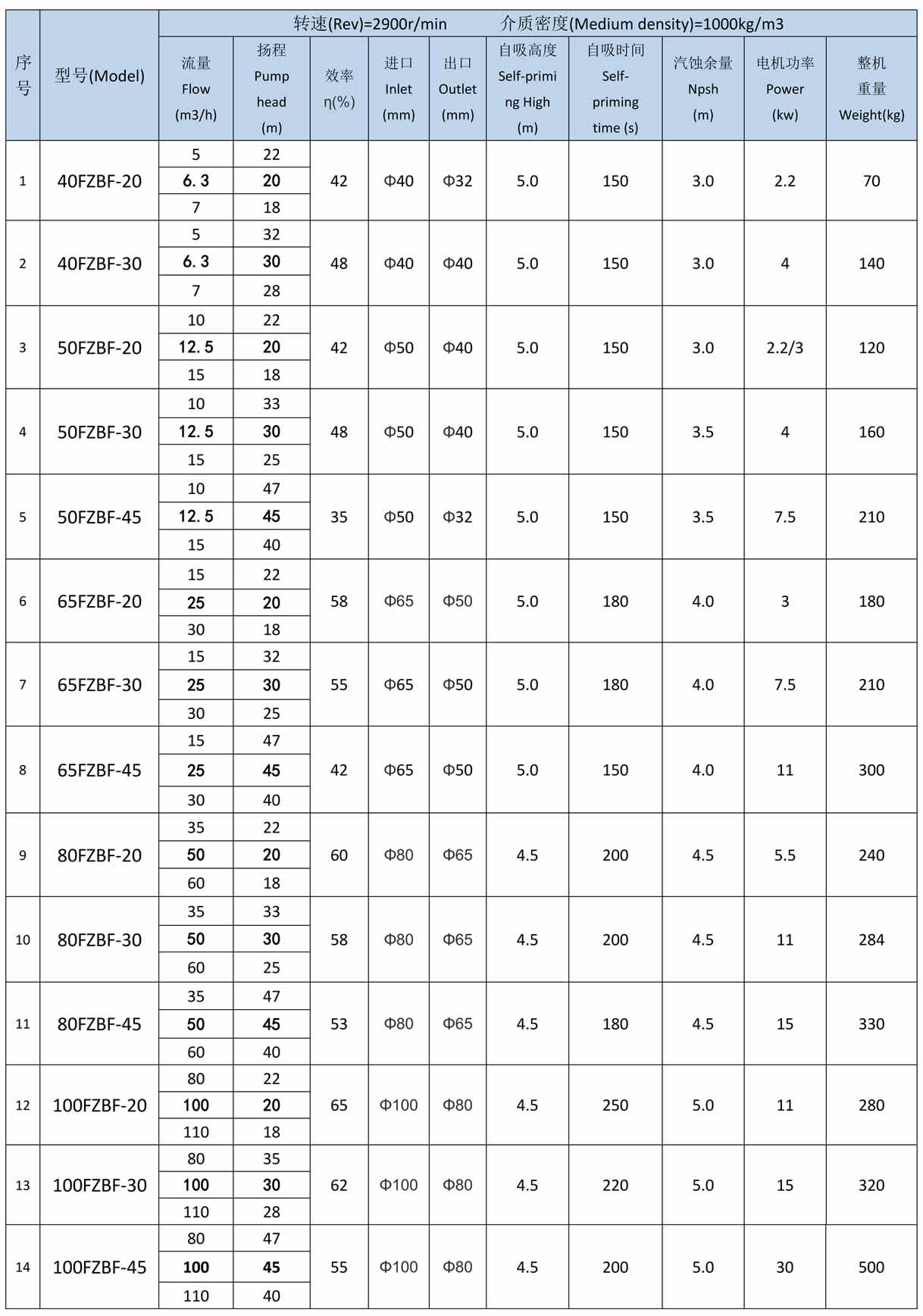

FZBF型超强力衬氟离心自吸泵 型号参数表如下:
FZBF型衬氟自吸泵型号参数表
