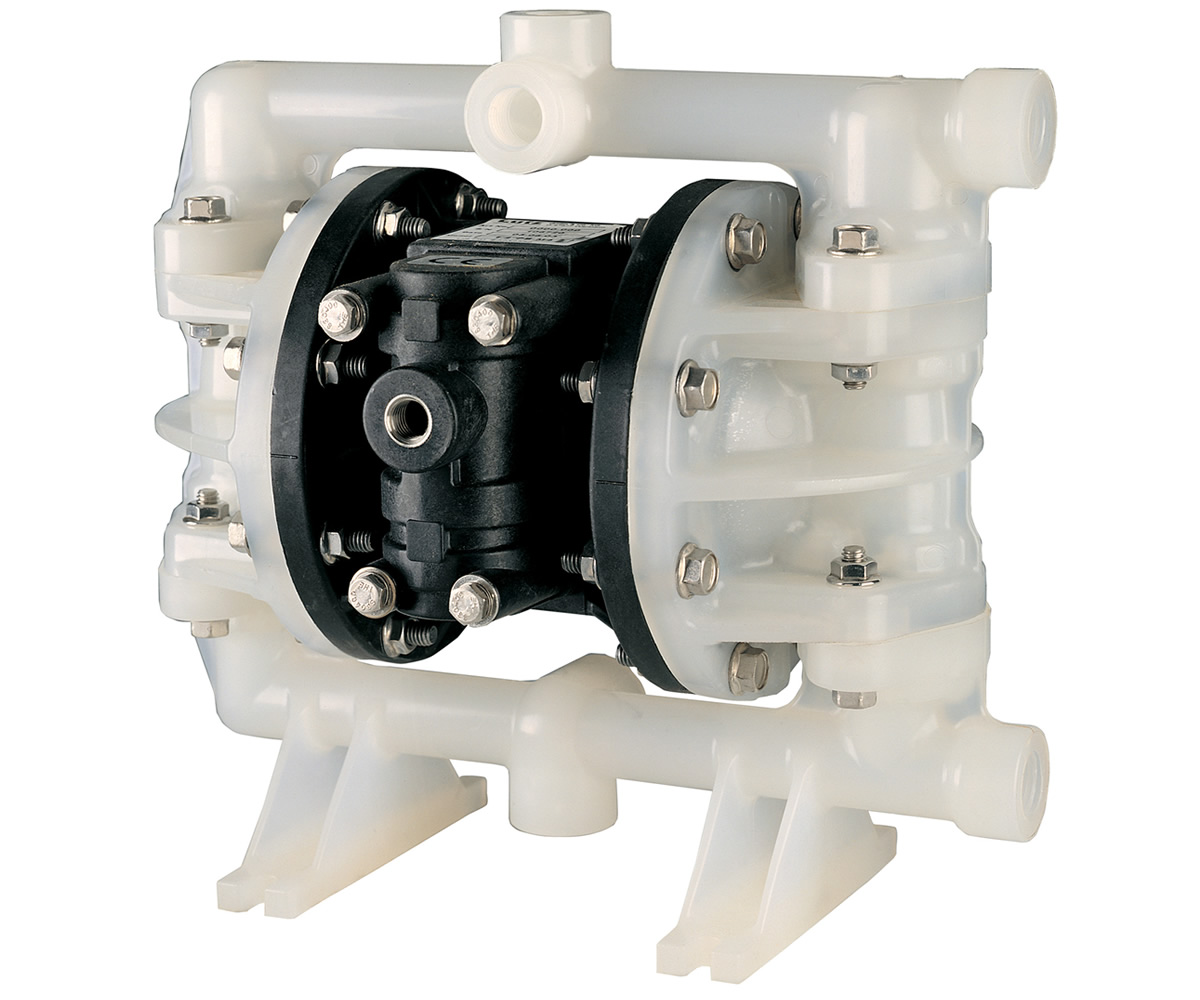

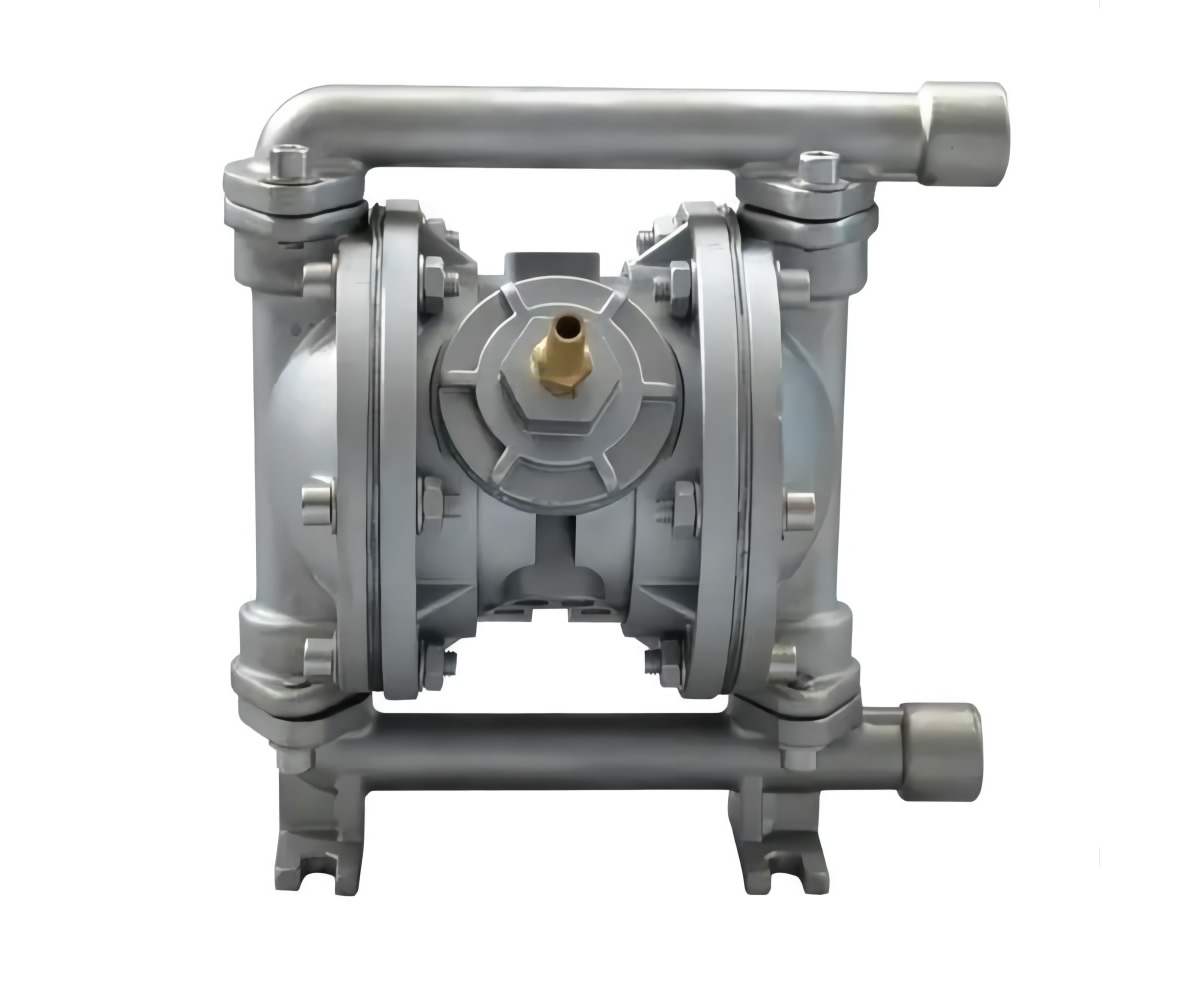

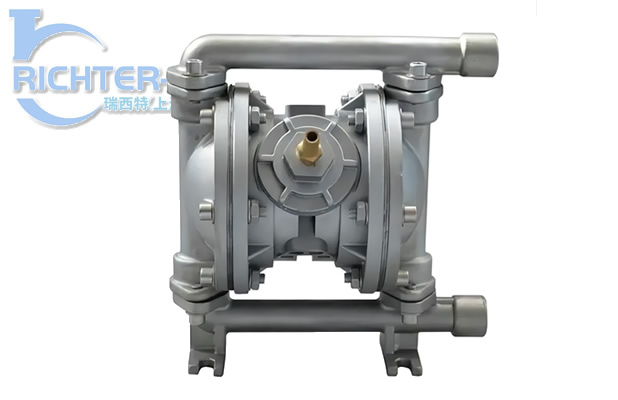

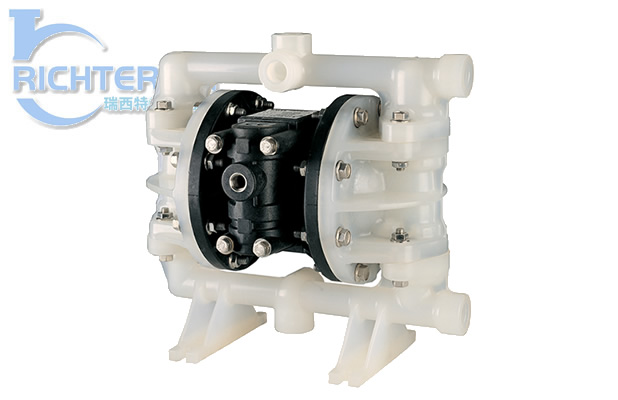

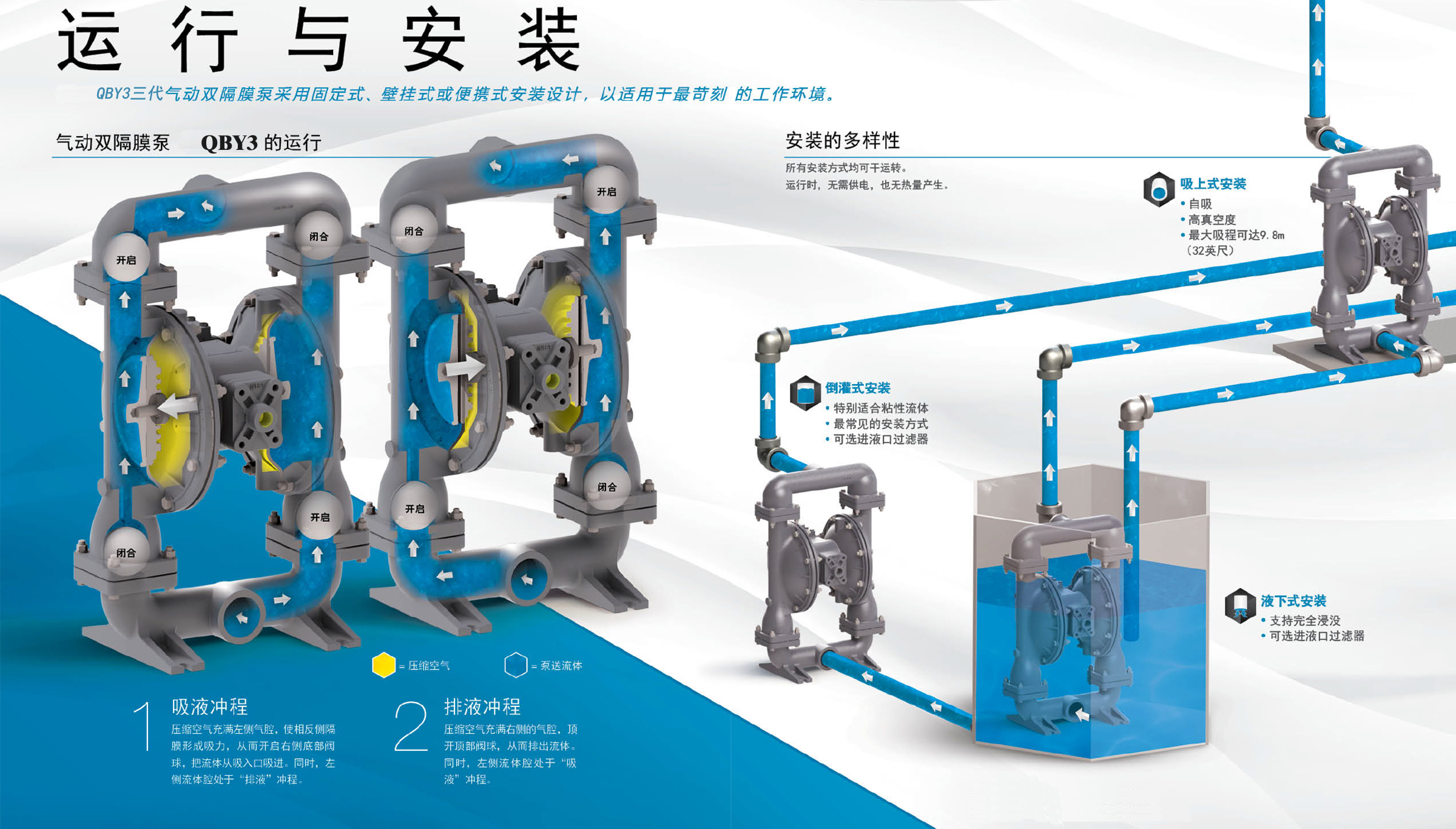

产品介绍： QBY系列三代气动隔膜泵以压缩空气为动力。按照1;1压力比设计而成。气动隔膜泵有两个气室和两个工作胺，隔膜分别安装在两个气室和工作腔之间，相互通过中间轴连接。当向隔膜泵通气时，气首先进入一个气室，此时，隔膜突然向外扩张，这侧的工作腔空间瞬间变小，故作压挤运动，液体便被排出工作腔外。于此同时，另一侧的隔膜由于中间轴的拉力作用做收缩运动，另侧的工作腔空间瞬间变大，就产生吸力，将液体吸入工作腔内。经过换向阀和配气阀的不断换气和排气，隔膜泵就一直这样做往复运动，从而达到了抽送液体的作用。 空气的转换是通过配气阀里面的活塞实现的，活塞运动到一端，空气排到一端，运动到另一端，空气就排到另一端，如此不停的动作，从而达到换气的目的，加上里面的单向阀球和球座，来共同完成液体的单向流动。

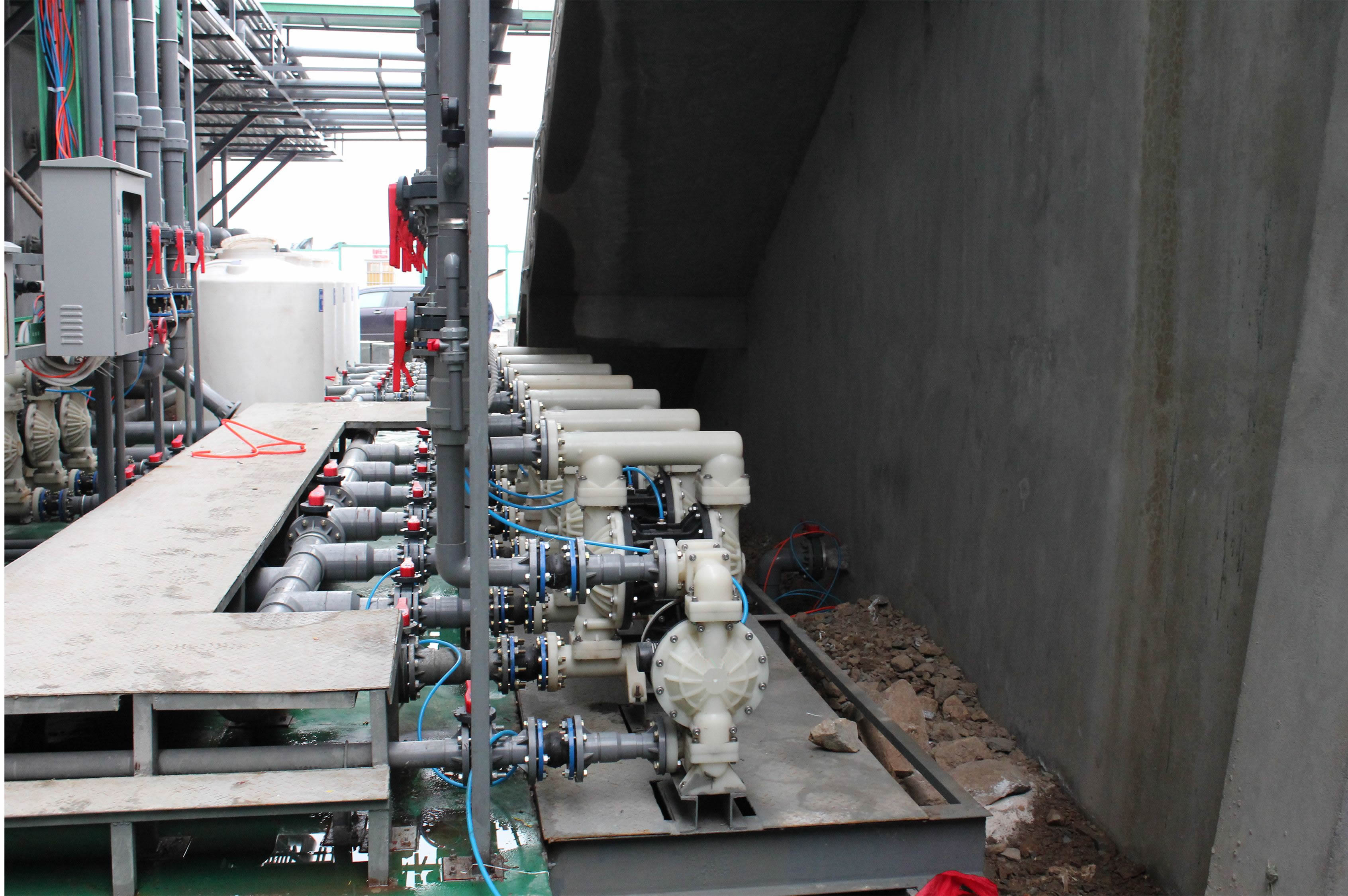

应用范围：广泛应用于石油化工-油舱清洗、油泥、石油、石油挥发性油品的输送。化学制品-酸、碱、乳胶、溶剂、电镀。 油漆和油墨。 开采-下水道清洗、煤淤泥、岩浆泥。 纸浆和纸业-印刷油墨，造纸业纸浆。  食品和制药-糖浆剂、酒精、甘油、软膏、片剂糊、油晶。 树脂和粘合剂。 作为各种固液分离设备的前级送压装置。 公用事业-污水处理、污染液体。

工作温度：-20℃~~120℃。

设计特点： 1：不需润滑。
                  2：介质和泵运动部件完全隔开，输送有毒、腐蚀性介质时，不会外漏。
                  3：能耗低，空气泄漏小。
                  4：成本低，维修时需要更换的配件少。
                  5：使用寿命长，耐高温性能好。
                  6：螺栓连接结构，操作安全。
                  7：不会产生电火花，空转而不会损坏，自启动，易于操作和控制。
                  8：多种泵体材料和隔膜材料供选择，能输送各种各样的液体，甚至一些危险品。
                  9：无轴承，无机械密封、无接管，易于维修。
                10：流量和扬程可以通过配气阀的开度大小来调节。
                11：吸程可以通过压力来控制。
                12：可以抽取高粘性的和低粘性的液体。

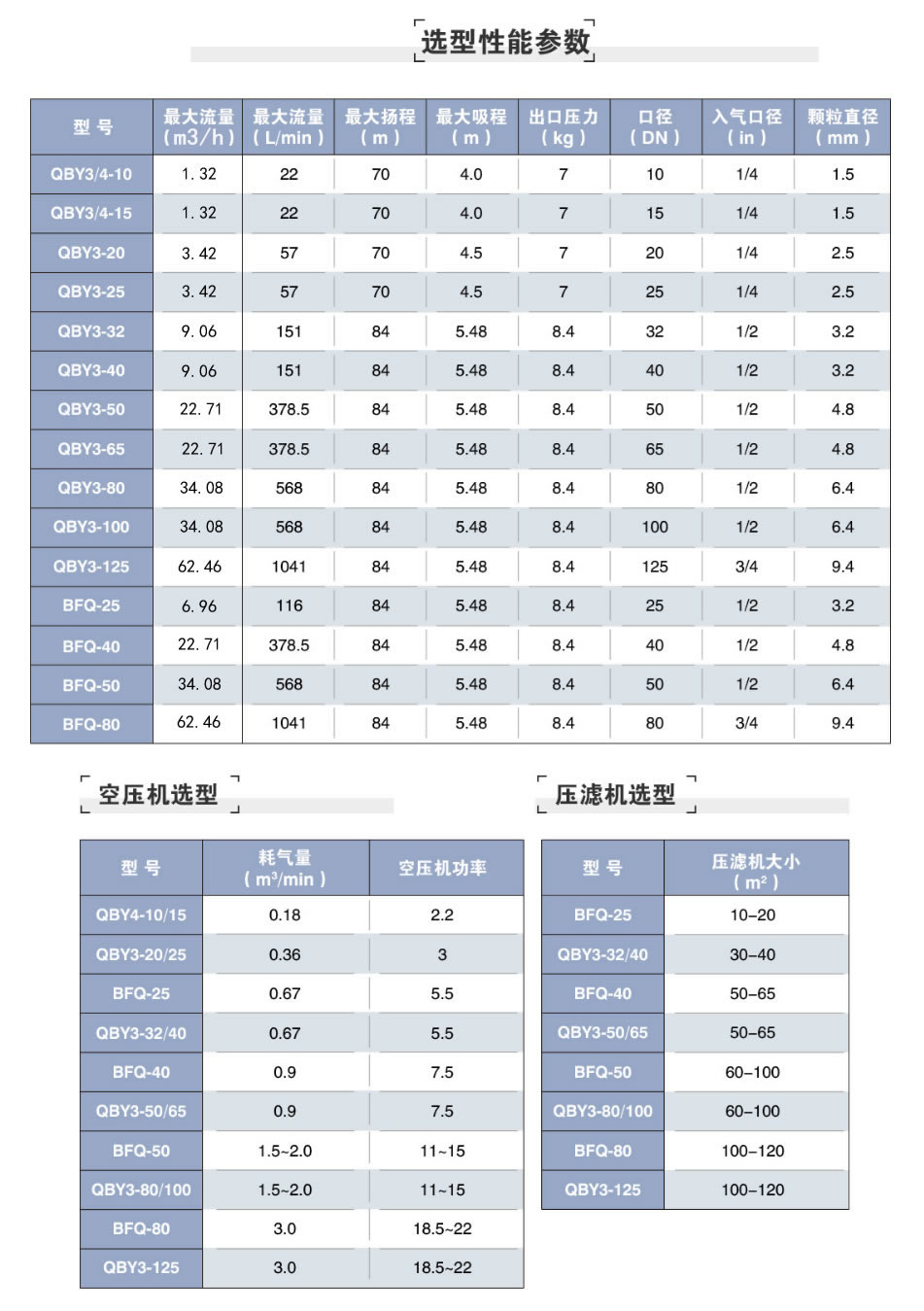

型号及意义：QBY3 - 50 - F - F46

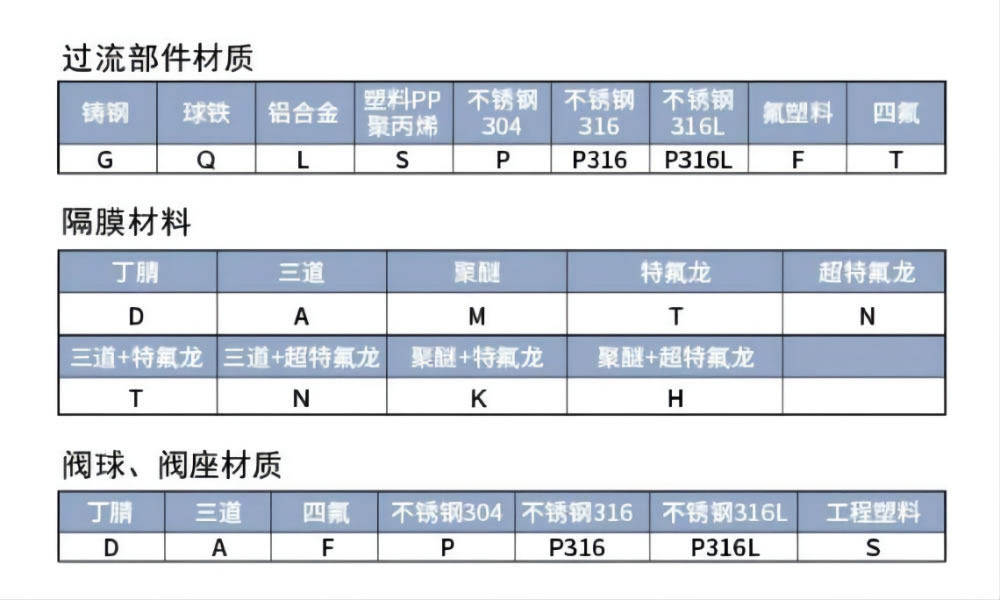

QBY3：三代气动隔膜泵代号丨 50：吸入口径为50mm 丨F：泵体材料代号 丨F46：隔膜片材料代号

• 流量范围：0 - 60m3/h(1040L/min)
• 扬程范围：0 - 80m
• 最大工作压力：120psi. (8.4bar.)
• 口径范围：DN10 - DN125
• 温度范围：-20℃~120℃。
